Infraestrutura

1.      SISTEMA DE CAPTAÇÃO E RECALQUE

01 Estação de Bombeamento Principal (EBP), equipada com 10 conjuntos de eletrobombas com potência variada entre 700cv a 1.850hp, e vazão máxima de 23,2 m³/s, localizada no dique B da barragem de Sobradinho-BA.

01 Estação Elevatória, equipada com 05 conjuntos de eletrobombas com potência de 600cv, e vazão máxima de 5,4 m³/s, responsável por abastecer o Canal Secundário 111 da área Maria Tereza.

37 Estações de Bombeamento Secundárias (EBS) (com exceção da EB 11.2 da área Maria Tereza que são equipadas com motores de 50cv), equipadas com 186 conjuntos de eletrobombas com potência que variam de 150cv a 250cv, e vazão total entre 0,42 m³/s a 1,67 m³/s. As estações secundárias estão equipadas com um número de eletrobombas que varia entre 3 a 12.



2.      SISTEMA DE ADUÇÃO PRINCIPAL E SECUNDÁRIO

O Canal Principal com 63 Km de extensão cruza as BR-235, BR-407 e BR-122. O canal secundário tem 90,1 Km de extensão, possui 8 aquedutos que totalizam 2,7 Km e 4 sifões. Ao longo do canal principal estão instaladas 12 comportas reguladoras de nível.

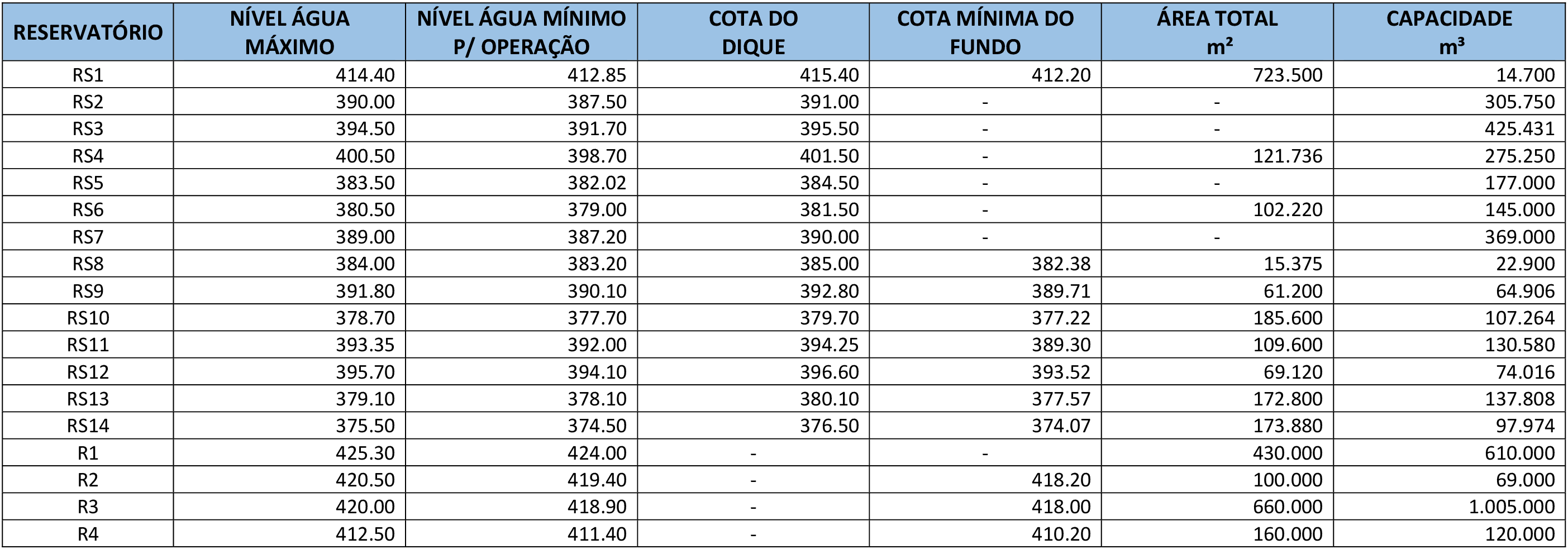

3.      SISTEMA DE RESERVATÓRIOS



4.      SISTEMA DE DRENAGEM

A rede de drenagem coletora aberta possui 750 km.



5.      SISTEMA DE SUPRIMENTO ELÉTRICO

A Estação de Bombeamento Principal está equipada com uma Subestação com dois transformadores de 10 MVA cada, responsáveis por rebaixar a energia recebida da Linha de Transmissão de 69 KV para 4,16 KV que alimentam seus dez conjuntos de eletrobombas. Além da Estação de Bombeamento Principal, as Linhas de Transmissão de 69 KV atendem a quatro subestações rebaixadoras 69/13.8 KV, sendo três CELPE e uma COELBA, responsáveis pela alimentação em 13.8 KV que envolve a Estação Elevatória, Estações de Bombeamento Secundárias, vilas, lotes e empresas agrícolas. As Estações de Bombeamento Principal, Elevatória e Secundárias consomem mais de 90 milhões de KWh de energia por ano.



6.      SISTEMA VIÁRIO

O Perímetro possui 970 km de estradas de serviço e escoamento da produção.



7.      SISTEMA DE TELEMETRIA E TELE CONTROLE

É formado por dois Centros Supervisórios. Um Supervisório está localizado na Estação de Bombeamento Principal – EBP, e através de um software de automação faz todo o controle e telemetria das dez estações remotas de controle de nível de canal. O segundo Supervisório está localizado na sede do Distrito de Irrigação Nilo Coelho e faz o controle e telemetria das 32 estações de bombeamento secundárias remotas.
